패시브 RFID 의 새로운 가능성 : 성능과 신뢰도의 혁신적인 향상

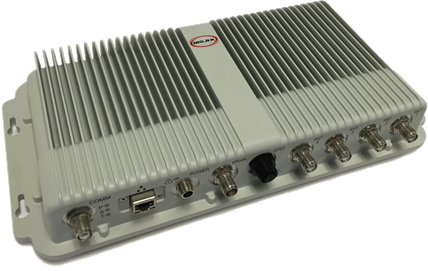

스타플렉스는 입/출고 관리가 가능하여 중소형 게이트 관리(게이트 8개)는 물론,  마스터컨트롤러와 연동하면 400~500평의 영역의 실시간 위치추적도 (RTLS) 가능합니다. 비용 또한 기존리더보다 (여러개의 게이트에 설치시) 저렴하지만, 성능은 기존 스타 3000과 마찬가지로 높은 수신율을 유지 하고 있어 비용과 성능 면에서 최고를 지향합니다.​

스타플렉스 특징

- 획기적으로 향상된 신호처리 기술 : 기존 리더 대비 약 1,000배 이상의 수신 감도 (-100dB)
- 기존 RFID 리더에 비해 12배 길어진 인식거리 : 120미터
- 기존 시스템에 비해 넓어진 커버리지 : 하나의 스타플렉스로 최대 1,500평 평방미터 관리
- 전파간섭에서 해방, 인식률의 획기적인 향상 : 작동된 태그에 대해 100%에 가까운 인식률
- 전세계에서 유일하게 패시브 태그의 위치를 감지 : 최대 1m 이내의 오차범위

NASA의 갈릴레오 프로젝트

목성 탐사를 위해 천문학적인 비용을 투자한 갈릴레오 탐사선은 발사 후 주 안테나가 펴지지 않아 목성에서 수집한 방대한 양의 데이터와 영상을 전송하지 못 할 위기에 처했으나, NASA의 연구진들은 새로운 신호처리기술을 개발하여 작은 보조 안테나에서 나오는 미약한 전파를 통해 모든 데이터를 전송하는데 성공하였고 임무를 성공적으로 마칠 수 있었다.

송수신부를 분리한 획기적인 구조 : 높은 경제성과 뛰어난 확장성​

송수신 기능을 모두 가진 기존의 리더와 달리 스타 시스템은 태그에서 발생된 신호를 받아들이는 스타플렉스와 태그를 활성화 시키는 단순한 구조의 경제적인 이노드로 구성되어 있어 기존에 비해 적은 하드웨어 비용으로 넓은 영역의 관리가 가능합니다. 이노드는 별도의 전원이나 네트워크 연결없이 스타플렉스와 동축케이블로 연결하여 설치 및 유지보수 비용이 줄어듭니다. 그리고 모든 태그 신호는 스타플렉스가 수신하고 최적화된 미들웨어와 편리한 웹 인터페이스를 제공하는 마스터 컨트롤러가 통합하여 처리하므로 개발 및 관리 비용도 절감할 수 있습니다.

* 기존 시스템에 바로 통합 가능한 완성된 솔루션 제공

마스터 컨트롤러는 RFID 태그 데이터를 산업 표준인 ALE 메시지로 처리하여 기존 시스템에 통합 혹은 어플리케이션을 개발에 필요한 비용이 줄어듭니다. ALE 메세지는 다음의 두 가지 형태로 제공합니다.
-위치 보고 : 시간, EPC 정보 및 태그의 X,Y,Z 좌표 (구역지정 가능)
-입출고 보고 : 시간, ECP 정보, 게이트 위치 및 방향 (입고/출고 구분 가능)

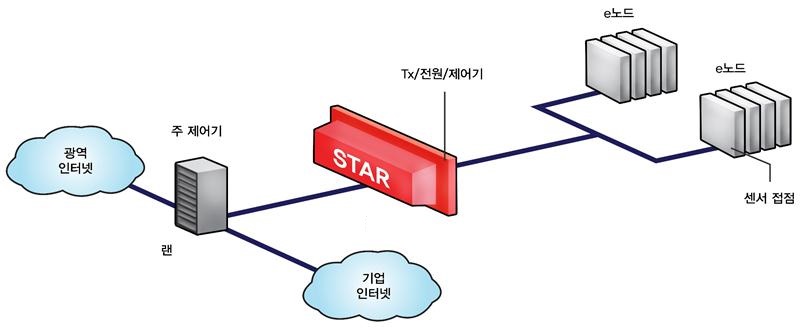

시스템 구성 및 확장​



기존 스타 3000이 200미터 인식 거리와 한대 최대 4만평을 커버 했다면 새로운 미니 스타인 스타플렉스(Starflex)는 거리 120미터, 약400~500평의 크기에서  RTLS를 구현 할 수 있습니다. 중 소규모의 시설의 관리와 여러가지 기능이 있어 (입/출고, 보안관리등) 적용 할 수 있는 분야가 다양합니다. 별도의 S/W가 필요 없으며, 내장 S/W를 통해 클라우드 등과 직접 연동이 가능 합니다.

​

시스템 구성 HW​

* 유선 이노드 동축케이블을 통해 스타 리시버에서 신호를 받고 4개의 안테나(익스펜더 장착시 최대 16개)로 태그에 전파를 공급하는 송신부		* 익스펜더 비용절감을 위해 이노드에 연결하여 포트를 확장, 하나의 이노드에 최대 16개의 안테나를 연결할 수 있게 하는 장비. (단, 이노드부터 안테나까지 케이블 길이는 15m로 제한		* GPIO 이노드에 연결하여 최대 8개의 센서 (적외선, 온도, 습도 등)를 연결하는 장비. 센서로부터 입력되는 정보는 스타 시스템으로 통합해서 관리 가능
